Vanne Papillon

Les vannes papillon VFS sont constituées de deux demi-corps en moulage d’aluminium, un disque en fonte ou en acier revêtu de polymère technique SINT et un joint en élastomère pré-tendu.

Une version avec disque en acier inoxydable avec joint intégral agréée FDA/EN est disponible pour l’industrie alimentaire.

Le modèle V1FS est fourni avec bride supérieure et raccord inférieur avec rebord pour la fixation d’une chausse en caoutchouc ; le modèle V2FS possède 2 brides, supérieure et inférieure, identiques.


Fonction

Dans la fermeture de réservoirs, trémies et silos qui contiennent des matériaux en poudre ou granulaires, les vannes papillon VFS sont toujours le dispositif le plus utilisé.

Ce qui a été un produit sur mesure pour le client et les applications spécifiques, a été transformé en un produit industriel de série avec des caractéristiques destinées à une utilisation polyvalente.

Les vannes papillon VFS sont utilisées dans toutes les installations qui exigent l’interception des flux de matériaux déplacés par gravité ou par transports pneumatique. Les vannes sont installées sous les trémies, réservoirs, silos, vis sans fin ou transporteurs, le long des conduites. Grâce au design spécial et aux matériaux spéciaux utilisés, dans les différentes combinaisons, les vannes s’avèrent adaptées à tout secteur.

Caractéristiques

V1FS a une bride supérieure et une section inférieure adaptée à la fixation d’un manchon flexible
V2FS a des brides supérieures et inférieures identiques
Tenue à la pression jusqu’à 0,2 bar (2.9 PSI)
Corps moulé sous pression en aluminium
Disques en fonte, polymère technique SINT et acier inox
Joints pour applications alimentaires et non
Nombre de composants réduit
Utilisé pour les poudres, granules, granulés
Léger et facile à manipuler

Avantages

Haute résistance à l’abrasion
Facile à installer
Entretien rapide
Faibles coûts de fonctionnement et d’entretien
Disques interchangeables
Matériaux disponibles en stock

Options

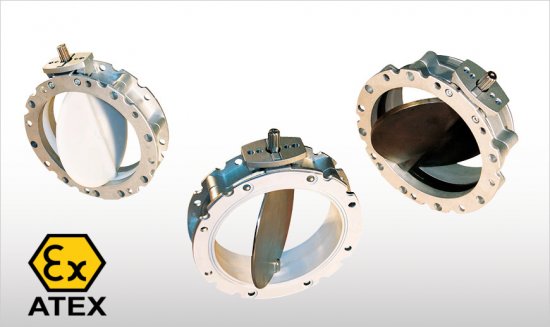

Certification ATEX En conformité avec les normes EN 1935/2004 Versions avec disques en acier inoxydable et joints à tenue pour alimentaires

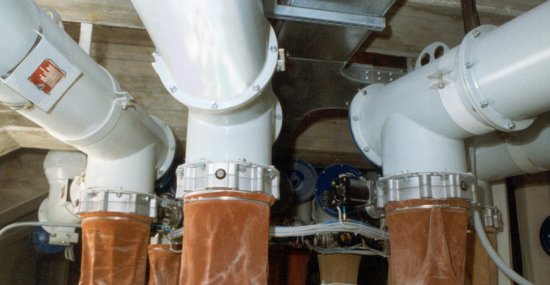

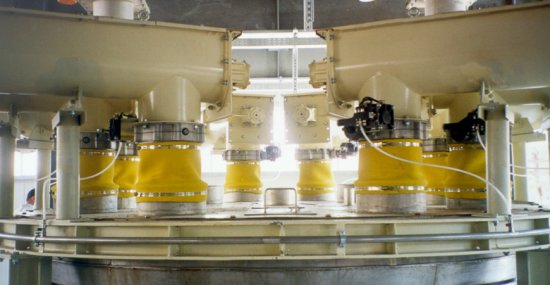

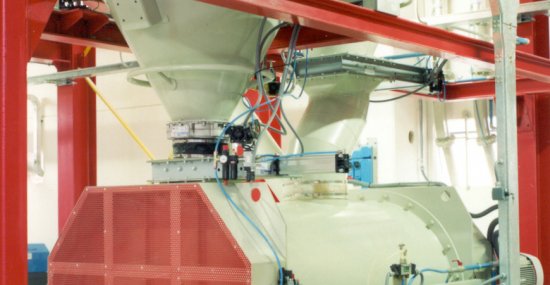

Exemples d’applications

Consultez la documentation complète


Vanne papillon par Établissements TROCCON
