Ecluses alvéolaires

Écluse alvéolaires à passage direct RV - RVR

Les écluses alvéolaires RV/RVR sont la solution idéale pour l’alimentation et le déchargement contrôlé de produits pulvérulents ou granulaires depuis les silos, les trémies, les installations de transport pneumatique, les filtres à manches, les cyclones.

Fonction

Les distributeurs alvéolaires RV et RVR sont conçus pour répondre à un maximum d’applications. Ils sont indiqués pour le chargement et le déchargement contrôlé de produits pulvérulents ou granulaires des silos, trémies, installations de transport pneumatique, filtres à manches, cyclones.

Caractéristiques

Débits de dosage : 2.2 19.5 litres par tour Température de service : -40 150 °C Diverses motorisations pour différentes vitesses de rotation Divers matériaux et traitements disponibles selon le produit traité Pression différentielle maximale : 0.3 bar (4.4 PSI)

Avantages

Compatible avec d’autres équipements grâce aux brides standards. Construction compacte et robuste Accès facile à tous les composants mécaniques internes

Disponible en version ATEX, système d’isolement contre les explosions.

Consultez la documentation complète

Écluse alvéolaires à passage tangentiel RVS

Les écluses alvéolaires à passage tangentiel RVS sont la solution idéale pour alimenter de matières pulvérulentes ou granulaires dans un système de transport pneumatique. Les sas alvéolaires à passage tangentiel RVS sont constitués d’un corps tubulaire en fonte ou en acier inoxydable, un rotor avec compartiments en section à V avec pales inclinées, une motorisation et deux couvercles latéraux.

Fonction

Deux compartiments sont remplis en même temps de matière à travers la bouche de remplissage au-dessus du sas alvéolaire. Après moins d’un demi-tour, le rotor décharge le matériau par gravité dans le courant généré par l’air comprimé qui traverse la partie basse du distributeur raccordé à la tuyauterie du système de transport pneumatique.

Caractéristiques

Débit : 5 80 litres par tour Diverses motorisations pour différentes vitesses de rotation Divers matériaux et traitements disponibles selon le produit traité Pression différentielle maximale : 0.8 bar (11.6 PSI)

Avantages

Construction compacte et robuste Rotor ouvert standard avec des bords biseautés (à l’exception du RVS80) Accès facile à toutes les pièces mécaniques internes

Options Disponible version ATEX, Zone 22.

Consultez la documentation complète

Écluse alvéolaires à gravité RVC

Les écluses alvéolaires gravitaires RVC ont des compartiments à section en V sont une solution très efficace pour le dosage des matériaux pulvérulents ou granulaires dans bon nombre d’industries. Les vannes alvéolaires à gravité RVC sont constituées d’un corps tubulaire en fonte ou en acier inoxydable, un rotor à pales inclinées avec compartiments à section en V, une motorisation et deux couvercles latéraux.

Fonction

Deux compartiments sont remplis en même temps de matière via la bouche de remplissage en haut de la vanne alvéolaire. Après moins d’un demi-tour, le rotor décharge la matière par gravité à travers la bouche de déchargement, dont les dimensions sont identiques à celle de chargement.

Caractéristiques

Débits de dosage : 5 80 litres par tour Diverses motorisations pour différentes vitesses de rotation Divers matériaux et traitements disponibles selon le produit traité Pression différentielle maximale : 0.7 bar (11.6 PSI)

Avantages

Construction compacte et robuste Rotor ouvert standard avec des bords biseautés (à l’exception du RVS80) Accès facile à toutes les pièces mécaniques internes

Options Disponible version ATEX, Zone 22.

Consultez la documentation complète

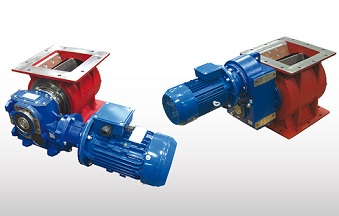

Écluse/Distributeurs alvéolaire de pellets de bois RWN

Les écluses alvéolaires RWN sont conçus pour l’alimentation et le déchargement contrôlé de pellets ou flocons de bois des silos, trémies, installations de transport pneumatique, filtres à manches, cyclones. Les sas alvéolaires par gravité RWN avec bouche d’entrée carrée sont constitués d’un corps tubulaire en fonte. Le rotor horizontal avec quatre compartiments à section en V est construit en acier HARDOX pour une plus grande résistance à l’usure. À l’embouchure de l’entrée est placé un brise-copeaux en HARDOX pour découpe du matériau. Les distributeurs sont équipés d’une motorisation directe. Du côté opposé à la motorisation il y a un couvercle avec roulement placé à l’extérieur du distributeur qui n’est pas en contact avec le matériau dosé. Le roulement garantit une plus grande résistance aux charges radiales et contraintes.

Fonction

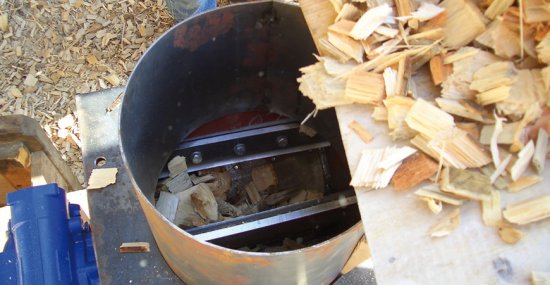

Les distributeurs alvéolaires RWN sont conçus pour l’alimentation et le déchargement contrôlé de pellets ou flocons de bois des silos, trémies, installations de transport pneumatique, filtres à manches, cyclones. La forme des pales du rotor et le dispositif brise-copeaux permettent à ce type de distributeur alvéolaire de couper les morceaux de bois qui pourraient être présents dans le mélange de biocarburant.

Caractéristiques

Débits de dosage : 2.2 19.5 litres par tour Température de service avec version spéciale : -20 150 °C Diverses motorisations pour différentes vitesses de rotation Brise-copeaux en HARDOX inséré dans la bouche d’entrée afin de couper le bois et d’éviter le blocage de l’écluse. Rotor en acier anti-usure HARDOX Les sas alvéolaires RWN sont certifiés en conformité à la Directive Autrichienne TRVB H 118 Les sas alvéolaires RWN sont destinés pour l’industrie du combustible de bois produit en conformité avec les normes ONORM M7132, ONORM M7133, ONORM M7135, ONORM M7136 et ONORM M7137.

Avantages

Compatible avec d’autres équipements grâce aux brides standards. Construction compacte et robuste Accès facile à tous les composants mécaniques internes

Consultez la documentation complète

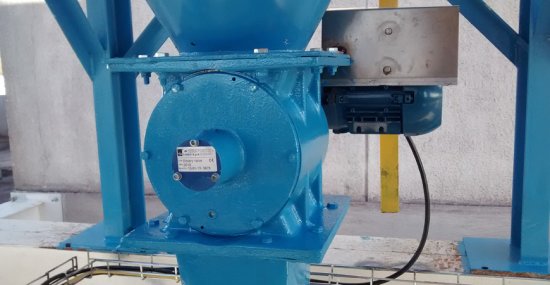

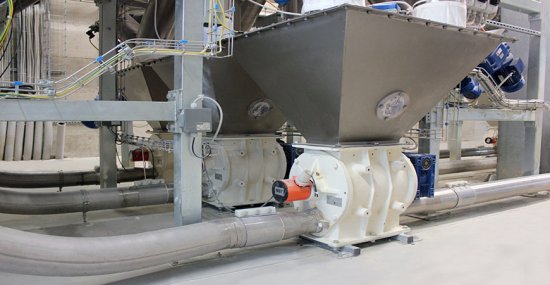

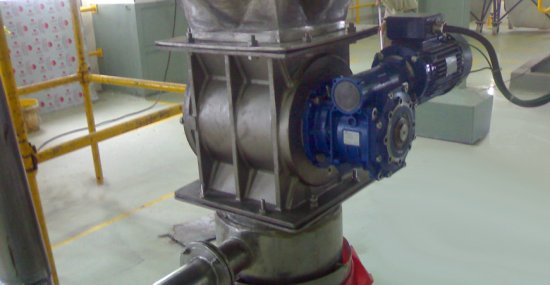

Exemples d’applications :
